Hobe SF6 guztiz gas betetako eraztun unitate nagusia ezagutzea

1. SF6 gas isolatutako etengailuaren ezaugarri nagusiak:

Gas isolatutako etengailua  SF6 hartzen du 10KV-ko isolamendu ertain nagusia 35kv eraztun unitate nagusian. Urbanizazioaren eraikuntzan, SF6 gas betetako eraztun nagusia unitate nagusiak diseinu trinkoa eta modularari buruzko prestazioak ditu. Hiriko energia sarean, tren-garraioan, energia-industria berrietan eta industria-enpresetan hartzea.

1.1 SF6 gas isolatutako etengailuaren diseinu modularra

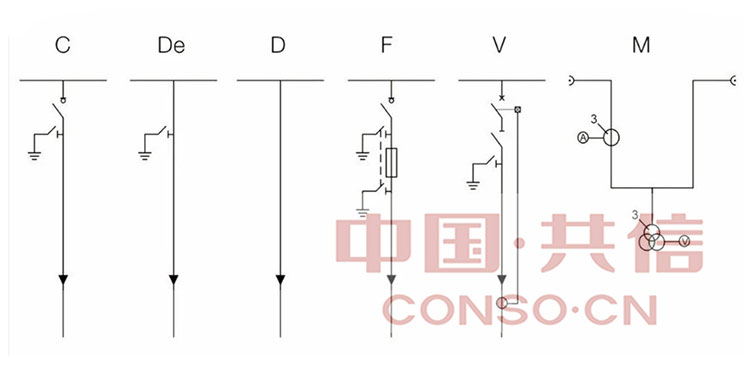

-ASF6 eraztun unitate nagusia  batez ere C (Cable Switch Panel), V (Vacuum Colly Breaker Panel), D (Cable Colle Connect Panel), D (Zuzeneko Kable Konexio Panela), de (Zuzeneko kable konexioa terraza panelarekin), F (etengailua deskonektatzeko panelarekin), eta m (neurketa panela).

Benetako kasuetan, C eta V unitateak kable bidezko linearen lerroa sartzeko eta ateratzeko kontrola eta babesa eskaintzen ditu. Karga-operazioaren funtzioaz gain, V unitateak funtzio gehiago du zirkuitu laburreko korrontea mozteko eta kargatzeko korrontea. M unitateak neurketa CT, eta PT eta energia neurgailua ditu. Normalean, 800 mm-ko zabalera du, hau daKyn28-12. D eta de Unitatea kablearen altuera lurretik SF6 eraztun unitate nagusiaren gailurrera igotzeko erabiltzen da. Horrez gain, F unitateak babes eta irteerarako babesan ere erabiltzen da, baina terminalek nahiago dute V unitatea hartu ordez F unitatearen ordez, kontrol-tresnak konplexuagoak baitira.

1.2 SF6 gas isolatutako etengailuaren diseinu trinkoa

Normalean, C edo V unitate baten dimentsioa w * h * d = 371 * 1800 * 750 (mm) da. Kyn28-12 baten sarrera edo irteerako panela w * h * d = 800 * 2300 * 1500 (mm) da. Ez du zalantzarik SF6 eraztun unitate nagusiak lehiakorragoa duela logistikan eta lurraren kostuetan. Gainera, SF6 gas isolatutako etengailuak kyn28-12-k baino material kostu txikiagoa du diseinu trinko gisa.

2. SF6 gas isolatutako switchgear baten egiturazko s

   Gas isolatutako etengailu batean, batez ere SF6 gas depositua, etengailu nagusia eta buster, busbar sistema, kontrolatzeko engranajea eta bigarren kontrol eta babes sistema ditu.

   SF6 gas deposituak 201 edo 304 altzairu herdoilgaitza hartzen ditu, eta horietatik urteroko ihesak% 0,1 baino txikiagoa da, erabat itxita eta isolatuta. Mantentze-lanik gabeko zerbitzua bermatzen du 30 urte baino gehiagoz.

   Antzekoa daAire isolatutako etengailuaGear  Sarrera eta irteera panel batean etengailu nagusia eta haustea erabiltzeko etengailua da, deskonektatu etengailua, kargatu etengailua eta hutsezko zirkuitua etengailua kontrolatzeko sistemak kontrolatzeko eta babesteko.

   SF6 depositu arrunt batean, 7 unitate modular integratu litezke 10 kV-ko power sareta gehienetan. Bestela, konexio kable eta kableen tapoia beharrezkoa da luzapenetarako. Hala ere, depositu arrunt batean, unitate modularrak kobrezko busbarrek konektatuta daude.

   Bigarren mailako kontrol eta babes sistemak funtzioa du balio-tentsioa eta korrontea SF6 eraztun unitate nagusia sistemaren porrotetik babesteko. Bien bitartean, automatizazioa, urruneko kontrola, datuen eskuratzea eta SCADA sistemarako sarbidea ere onartzen ditu. Horrez gain, SF6 eraztun unitate nagusiak hornidura osagarria eskaintzen du kontrol eta seinaleen transmisioaren funtzionamendu normala bermatzeko.

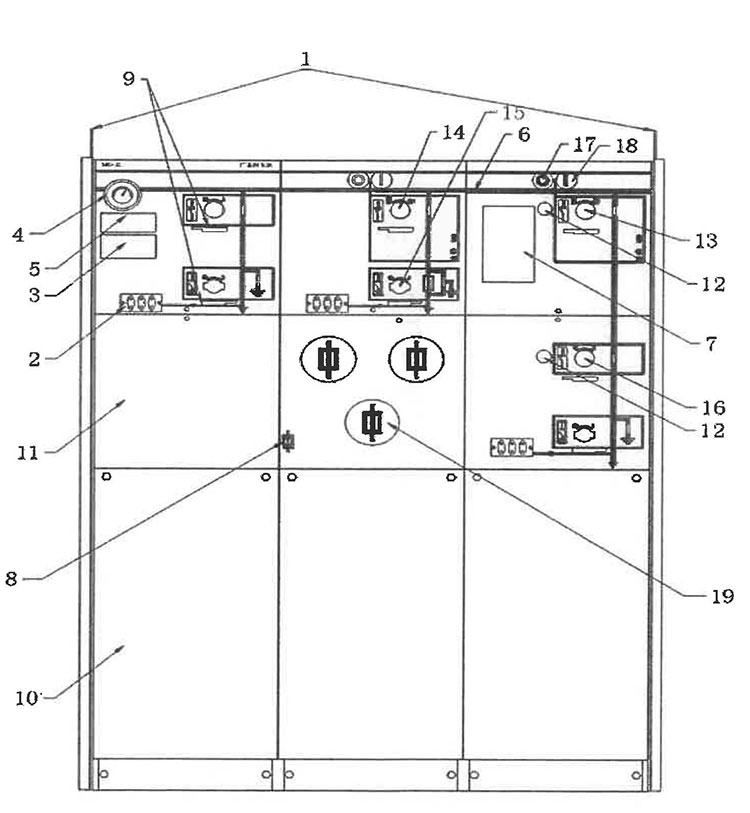

2.1 SF6 Gas isolatuta S Witchgear s Tructure d iArram:

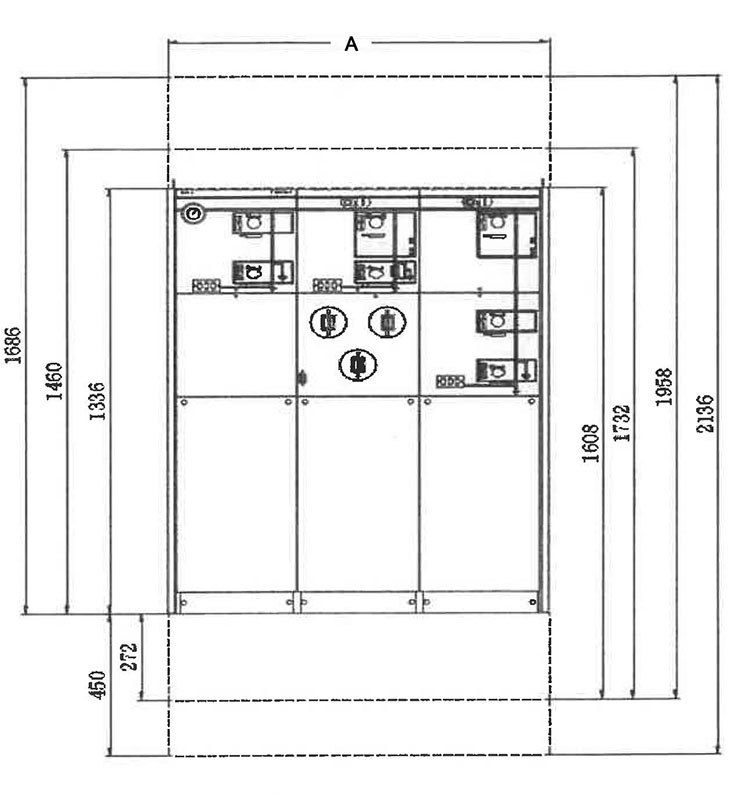

2.2 SF6 eraztun unitate nagusiaren kanpoko dimentsioak:
