Zergatik da GCS Behe ​​Tentsioko Switchgear aukera adimendun bilakatzen elektrizitatea banatzeko sistema modernoetarako

Laburpena:Behe-tentsioko potentzia-banaketa fidagarriak ekipo elektrikoa konektatzea baino gehiago eskatzen du. Zirkuituak antolatu, segurtasun operatiboa hobetu, mantentze-lanak erraztu eta gero eta automatizazio-eskakizun gero eta konplexuagoak onartzen dituen kommutazio-sistema bat behar du.CONSO·CN GCS Behe ​​Tentsioko Switchgearunitate funtzional modularren, tiradera-mekanismo praktikoen, konpartimentudun eraikuntzaren eta kable-konexio malguen inguruan diseinatuta dago. Artikulu honek bere egitura, ezaugarri tekniko nagusiak, aplikazioak, abantailak eta hautaketa-gogoeta garrantzitsuak azaltzen ditu ingeniari, kontratista, banatzaile eta industria-energia-sistemaren erosleentzat.

Aurkibidea

• Zer da GCS Behe ​​Tentsioko Switchgear?
• Zeintzuk dira GCS Switchgear-en egitura-ezaugarri nagusiak?
• Zergatik aukeratu GCS tentsio baxuko switchgear potentzia banatzeko?
• Nola konparatzen da GCS GCK tentsio baxuko switchgear-ekin?
• Non erabiltzen da GCS tentsio baxuko switchgear?
• Nola hautatu behar dute erosleek GCS tentsio baxuko kommutagailuak?
• Zergatik da garrantzitsua fabrikatzailearen gaitasuna?
• GCS Behe ​​Tentsioko Switchgear-ari buruzko maiz egiten diren galderak

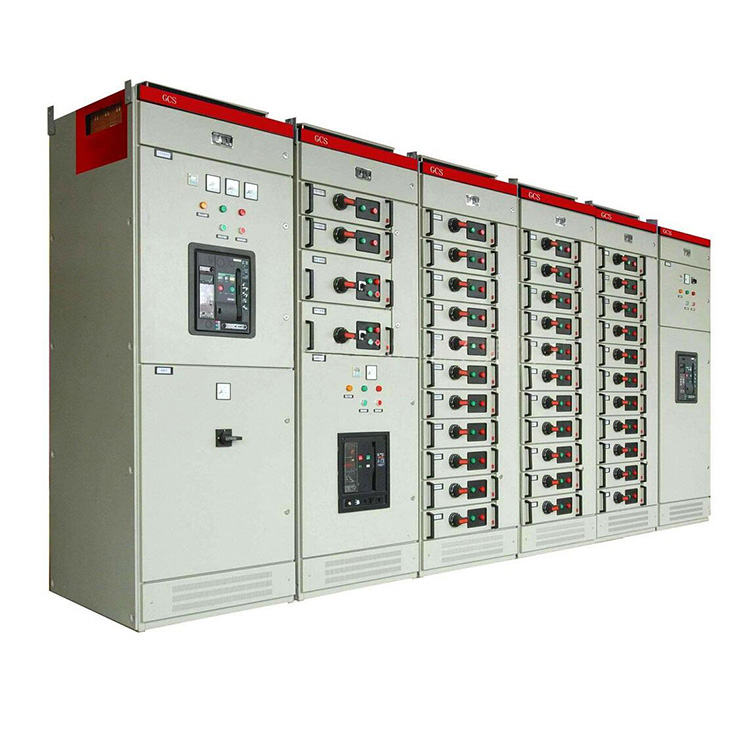

Zer da GCS Behe ​​Tentsioko Switchgear?

GCS Behe ​​Tentsioko Switchgear tentsio baxuko potentzia banatzeko eta kontrolatzeko soluzio modularra da, zirkuitu anitzak, motor-kontroleko funtzioak, automatizazio-interfazeak eta mantentze-sarbidea muntaketa elektriko trinko baten barruan antolatu behar diren aplikazioetarako diseinatua.

Behe-tentsioko konfigurazio konbentzionalekin alderatuta, GCS ekipamenduak enfasi handiagoa jartzen du unitate funtzional modularetan eta erauzketa- eta propultsio-mekanismo praktikoetan. CONSO·CN-ren produktuaren informazioaren arabera, bere GCS irtenbidea bezeroaren lerro bakarreko diagrama, diseinu-plana eta erosketa-zerrendaren arabera fabrikatu daiteke, azken konfigurazioa benetako banaketa-sistemarekin hobeto bat etor dadin.

Diseinua bereziki erabilgarria da proiektu batek irteerako hainbat elikadura eta unitate funtzional independenteak behar dituenean. Armairu osoa espazio elektriko bat bezala tratatu beharrean, GCS eraikuntzak ekipoak atal funtzionaletan banatzen ditu, operadoreei zirkuitu indibidualak isolatzen eta lokalizatutako matxura baten eragin potentziala mugatzen laguntzen die.

Zeintzuk dira GCS Switchgear-en egitura-ezaugarri nagusiak?

GCS sistema baten eraginkortasuna osagai elektrikoen, busbarren antolamenduaren, konpartimentu funtzionalen, kableen konpartimenduen eta erretiratzeko unitateen arteko erlaziotik dator. Hainbat egitura-ezaugarri garrantzitsuak dira bereziki GCS soluzio bat ebaluatzen denean.

Unitate Funtzionale Modularrak

Eraikuntza modularrak zirkuitu desberdinak konfiguratzeko aukera ematen du benetako banaketa-baldintzen arabera. Hau baliotsua da elikadurak, motor-kontrol-zirkuituek, automatizazio-ekipoak eta karga osagarriek konfigurazio elektriko desberdinak behar ditzaketen instalazio industrialetarako.

Konpartimentu funtzional bereiziak

Unitate funtzionalak eta konpartimentuak bereizketa argiarekin diseinatuta daude. Antolamendu honek matxura baten eragina eremu txikiago batera mugatzen lagun dezake eta mantentze-lanetako langileei atal indibidualetan lan egiteko aukera ematen die, beste zirkuitu batzuk alferrikako trabarik gabe.

Hiru busbarren antolamendu horizontala

CONSO·CN-ren produktuaren informazioak hiru autobusen antolamendu horizontala zehazten du, egonkortasun dinamikoa eta termikoa eskaintzeko. Adierazitako diseinuak 80/176 kA arteko zirkuitulaburreko korrontearen eragina jasan dezake, aplikagarriak diren konfigurazio eta baldintzen arabera.

Zirkuitu Dentsitate Handia

MCC armairu bakar batek gehienez 22 zirkuitu har ditzake fabrikatzaileak argitaratutako produktuaren informazioaren arabera. Konfigurazio hau baliagarria izan daiteke elektrizitate-sorkuntza, petrokimika, industria-automatizaziorako eta karga elektriko ugari duten beste instalazio batzuetarako.

Kableen konpartimendu praktikoa

Kanpoko kableen konexioak kable-konpartimentu espezifiko baten barruan daude antolatuta, konfigurazioaren arabera kableen sarrera eta irteera norabide ezberdinetatik. Zero-sekuentziako korronte-transformadorea kableen konpartimentuan ere jar daiteke, instalazioa eta mantentze-lanak errazteko.

Bigarren mailako konexio zabalak

GCS tiradera-unitateek bigarren mailako entxufezko kontaktu anitz eman ditzakete. CONSO·CN-k dio unitate 1etik gorako unitateek 32 bikote izan ditzaketela, eta unitate erdiko konfigurazioek 20 pare izan ditzaketela. Ahalmen horrek ordenagailuen interfazeak, kontrol automatikoko zirkuituak eta bigarren mailako kontroleko beste eskakizun batzuk onartzen ditu.

Zergatik aukeratu GCS tentsio baxuko switchgear potentzia banatzeko?

Sistema elektriko industrialetarako, etengailuen hautaketak hasierako instalazioa ez ezik, funtzionamenduari, arazoak konpontzeari, hedapenari eta mantentze-lanei eragiten die. GCS teknologiak hainbat abantaila praktiko eskaintzen ditu.

Beste abantaila garrantzitsu bat diseinuaren malgutasuna da. GCS switchgear ez da nahitaez hautatzen apalategiko armairu generiko gisa. Fabrikatzaile profesional batek ekipamendua plano elektrikoen, ekipoen diseinuen eta erosketa-baldintzen arabera konfigura dezake. Ikuspegi hau bereziki baliotsua da karga banaketa eta armairuaren konfigurazioa antolamendu estandarretik desberdinak diren proiektuetarako.

Nola konparatzen da GCS GCK tentsio baxuko switchgear-ekin?

GCS eta GCK biak erabiltzen dira tentsio baxuko banaketa-sistemetan, baina haien egiturazko ikuspegiak ez dira berdinak. CONSO·CN-k GCS mota aurreratu gisa deskribatzen du bere GCK behe-tentsioko etengailuarekin alderatuta, modulartasun handiagoa eta erauzketa eta propultsio antolaketa praktikoagoa nabarmenduz.

Aukera egokia, azken finean, sistemaren tentsioa, korrontea, zirkuitu laburren eskakizunak, zirkuituaren kantitatea, armairuaren dimentsioak, kontrol-arkitektura, mantentze-estrategia eta aplikagarriak diren estandarretan oinarritu behar dira, eredu bat besterik gabe aukeratu beharrean, aurreratuagoa dirudielako.

Non erabiltzen da GCS tentsio baxuko switchgear?

GCS sistemak egokiak dira industria eta azpiegituren energia banatzeko ingurune zabaletarako. Haien arkitektura modularra bereziki baliotsua da proiektu batek irteerako zirkuitu ugari dituenean edo automatizazio sistemekin integratzea eskatzen duenean.

• Energia sortzea:Sorkuntza-unitate handiekin lotutako banaketa- eta motor-kontrol-eskakizunak onartzen ditu.
• Instalazio petrokimikoak:Erabilgarria, motor, ponpa, kontrol-sistema eta karga osagarri ugarik banaketa antolatua behar duten tokietan.
• Industri fabrikazioa:Hainbat produkzio-lerro eta elektrikoki elikatzen diren makineria kudeatzen laguntzen du.
• Merkataritza eta azpiegitura instalazioak:Behe-tentsioko banaketa-sistem zentralizatuetarako konfigura daiteke.
• Automatizazio-sistemak:Bigarren mailako kontaktu anitzek ordenagailuen interfazeak eta kontrol automatikoko zirkuituak onar ditzakete.
• Elektrizitate banaketa proiektu handiak:Armairu modularrak proiektuaren lerro bakarreko diagramaren eta ekipoen diseinuaren arabera konfigura daitezke.

Instalazio handietarako, elikadura anitz antolatzeko gaitasunak etengailuen lerro koordinatu baten barruan hobetu dezake banaketa-arkitekturaren mantentze-gaitasuna.

Nola hautatu behar dute erosleek GCS tentsio baxuko kommutagailuak?

GCS armairu bat erostea sistema elektrikoarekin hasi behar da, armairuarekin baino. Hornitzaile kualifikatu batek informazio tekniko nahikoa jaso beharko luke konfigurazio egokia zehazteko.

1. Berretsi parametro elektrikoak.Definitu tentsio nominala, korronte nominala, maiztasuna, zirkuitulabur-baldintzak eta proiektuaren berariazko beste parametro batzuk.
2. Prestatu lerro bakarreko diagrama.Horrek hornitzaileari sarrerako eta irteerako zirkuituak argi ulertzen ditu.
3. Zirkuituaren kantitatea zehaztu.Kontuan hartu elikadurak, motor-kontroleko zirkuituak, zirkuitu osagarriak eta etorkizuneko hedapen-eskakizunak.
4. Diseinu fisikoa ebaluatzea.Armairuaren neurriak, kablearen norabidea, instalazio-lekua eta mantentze-lanak kontuan hartu behar dira.
5. Kontrol-baldintzak zehaztu.Automatizazioa, monitorizazioa, ordenagailuen interfazeak eta bigarren mailako zirkuituak definitu behar dira ekoizpenaren aurretik.
6. Egiaztatu babesaren koordinazioa.Etengailuak eta korrontea mugatzen duten osagaiak benetako banaketa-sistemaren arabera hautatu behar dira.
7. Probak eta dokumentazioa berrikusi.Erosleek marrazki tekniko egokiak, probaren dokumentazioa, osagaien zerrendak eta funtzionamendu-informazioa eskatu behar dituzte.

Proiektu pertsonalizatuetarako, hornitzaileari lerro bakarreko marrazki osoa, diseinu-plana eta erosketa-zerrenda emateak komunikazioa nabarmen hobetu dezake eta konfigurazio akatsak murrizten ditu. CONSO·CN-k berariaz identifikatzen ditu dokumentu hauek bere GCS ekoizpen-prozesuaren zati gisa.

Zergatik da garrantzitsua fabrikatzailearen gaitasuna?

Behe-tentsioko konmutagailuen armairua muntaketa elektriko koordinatua da, metalezko itxitura soil bat baino. Barren eraikuntzaren kalitateak, kableatuak, unitate funtzionalen muntaketak, osagaien hautaketak, lerrokatze mekanikoak eta probak azken sistemaren fidagarritasunean eragina izan dezakete.

Txinako GCS Behe ​​Tentsioko Switchgear fabrikatzaile edo hornitzaile bat hautatzerakoan, erosleek prezioa baino gehiago ebaluatu beharko lukete. Faktore nagusiak hauek dira:

• Behe-tentsioko kommutagailuen fabrikazioan esperientzia
• Lerro bakarreko diagramak eta proiektuen marrazkiak interpretatzeko gaitasuna
• Pertsonalizazio eta ingeniaritza gaitasunak
• Kalitate-kontroleko prozedurak muntaian
• Fabrikako probak eta ikuskapen gaitasuna
• Dokumentazio teknikoaren erabilgarritasuna
• Salmenta osteko laguntza teknikoa
• Aparailuak banaketa-sistema zabalagoarekin koordinatzeko gaitasuna

CONSO·CN-k GCS aurkezten du bere tentsio baxuko etengailuen zorro zabalagoaren parte gisa, GCK, MNS eta GGD soluzioekin batera. Bere produktuaren informazioak bezeroen marrazkietan eta banaketa-eskakizunetan oinarritutako ekoizpen pertsonalizatua ere azpimarratzen du.

Hornitzaileak alderatzen dituzten erosleentzat, tentsio baxuko kommutagailuen produktu sortak testuinguru erabilgarria eskain dezake proiektu jakin baterako zein armairu arkitektura den egokiena zehazteko.

GCS Behe ​​Tentsioko Switchgear-ari buruzko maiz egiten diren galderak

Zein da GCS Behe ​​Tentsioko Switchgear-en helburu nagusia?

Bere helburu nagusia behe-tentsioko zirkuitu elektrikoak banatzea, kontrolatzea, babestea eta kudeatzea da. Bere arkitektura modularra bereziki egokia da hainbat elikadura, unitate funtzional eta automatizazio interfazeak behar dituzten sistemetarako.

Zerk bereizten du GCS behe-tentsioko ohiko kommutagailuetatik?

GCS-k unitate funtzional modularrak, tiradera erretiratu daitezkeen mekanismoak, konpartimentudun eraikuntza, kableen antolamendu malguak eta bigarren mailako entxufe-konexio zabalak azpimarratzen ditu. Ezaugarri hauek banaketa-sistema konplexuak erraztu ditzakete konfiguratzeko eta mantentzeko.

GCS switchgear pertsonalizatu al daiteke?

Bai. CONSO·CN-ren arabera, GCS etengailuak bezeroaren lerro bakarreko marrazkiaren, diseinu-planaren eta erosketa-zerrenden arabera ekoitzi daitezke.

Zenbat zirkuitu har ditzake MCC armairu batek?

Fabrikatzaileak argitaratutako informazioak dio MCC kabinete bakar batek 22 zirkuitu har ditzakeela. Benetako edukiera konfigurazio elektriko zehatzaren eta armairuaren antolaketaren arabera baieztatu behar da.

GCS egokia al da sistema industrial automatizatuetarako?

Bai. Eskuragarri dauden bigarren mailako entxufagarrizko kontaktuak ordenagailuen interfazeak eta kontrol automatikoko zirkuituak onartzeko diseinatuta daude, eta konfigurazioa egokia da kontrol kableatu handia behar den automatizazio industrialeko aplikazioetarako.

Ondorioa: GCS Behe ​​Tentsioko Switchgear aukera egokia al da zure proiekturako?

GCS Behe ​​Tentsioko Switchgear-ek banaketa-arkitektura modularra, bereizitako konpartimentu funtzionalak, unitate erretiragarri praktikoak, kable-konexio antolatuak eta bigarren mailako interfaze zabalak konbinatzen ditu energia-sistema modernoen eskakizunei erantzuteko. Zirkuitu anitzak, automatizazioak, motorren kontrolak eta banaketa-diseinu pertsonalizatuak dituzten proiektuetarako, fabrikatzaile egokia hautatzea kommutagailu mota hautatzea bezain garrantzitsua da. Industria, merkataritza edo azpiegitura proiektu baterako GCS irtenbide bat ebaluatzen ari bazara,jarri gurekin harremanetanzure lerro bakarreko diagrama, diseinu-plana eta baldintza teknikoekin CONSO·CNrekin konfigurazio egoki bat eztabaidatzeko.
