Nola egin dezake kommutagailu elektrikoek energia banaketa seguruagoa eta errazagoa kudeatzeko?

Zergatik axola du kommutagailu elektrikoak erosle askok espero dutena baino gehiago?

Energia-proiektu askotan, Switchgear Elektrikoa ez da sistemaren zatirik ikusgaiena. Transformadoreek, kableek, sorgailuek eta produkzio-ekipo handiek arreta handiagoa jasotzen dute sarritan, proiektuari "zentralagoak" direlako. Hala ere, matxura bat gertatzen denean, zirkuitu bat isolatu behar denean edo mantentze-lanetako langileek segurtasunez lan egin behar dutenean, etengailuak guneko ekipo garrantzitsuenetako bat bihurtzen dira.

Elektrizitatea zirkuitu elektrikoak kontrolatzeko, babesteko eta deskonektatzeko diseinatuta dago. Termino praktikoetan, botere-sistema bat antolatzen laguntzen du. Operadoreei potentzia banaketa atal kudeagarrietan banatzeko aukera ematen die, beherako ekipoak babestu eta matxuren eragina murrizteko. Etengailu egokirik gabe, arazo elektriko bat sistema zabalago batean hedatu daiteke, eta ekoizpen etenaldiak, segurtasun arriskuak edo ekipoen kalte garestiak eragin ditzake.

Erosleentzat, Switchgear Elektrikoen benetako balioa ez da metalezko armairura mugatzen. Balioa armairuaren egitura, etengailuak, busbarren antolamendua, babes-gailuak, sarrerako eta irteerako elikadurak, interblokeatzeko diseinua eta mantentze-sarbidea benetako proiektuarekin bat datozen ala ez dator. Paperean onargarria den armairu batek arazoak sor ditzake oraindik gunearen diseinura, karga-baldintzetara, funtzionamendu-ohiturak edo hedapen-planetara egokitzen ez badira.

Horregatik esperientziadun erosleek ez dute prezioa soilik eskatzen. Kommutagailuak tentsio-maila, korronte-maila, zirkuitu-labur-ahalmena, instalazio-ingurunea, kablea sartzeko norabidea, funtzionamendu-metodoa eta ikuskapen-eskakizunak kudeatu ditzakeen galdetzen dute. Entregatu ondoren behin eta berriz aldaketak behar dituen armairu merkeago bat arretaz zehaztutako irtenbide bat baino askoz garestiagoa izan daiteke.

Zein arazo izan ohi dituzte erosleek kommutagailu elektrikoa aukeratu aurretik?

Lehen arazo arrunta proiektuaren informazio osatugabea da. Erosle batek jakin dezake fabrika batek hainbat armairu elektriko behar dituela, baina baliteke lerro bakarreko diagrama, karga-zerrenda, diseinu-plana edo elikadura-antolaketa argirik ez izatea. Egoera horretan, fabrikatzaileak zaila egiten zaio armairu mota, panel kopurua, osagaien konfigurazioa eta babes-eskema egokiak egiaztatzea.

Bigarren arazoa switchgear kategoria desberdinen arteko nahastea da. Behe-tentsioko kommutagailuak, tentsio ertaineko konmutagailuak, gasez isolatutako konmutagailuak, airez isolatutako konmutagailuak, armairu ateragarriak, armairu finkoak eta banaketa-panelak ez dira izen trukagarriak. Kategoria bakoitzak bere aplikazio sorta, egitura-logika, segurtasun-baldintzak eta kostu-maila ditu. Mota okerra aukeratzeak instalazioan, funtzionamenduan eta mantentze-lanetan eragin dezake.

Hirugarren arazoa guneko espazio mugatua da. Industri lantegietan, merkataritza-eraikinetan, azpiestazio trinkoetan, meatze-eremuetan eta zerbitzu-proiektuetan, baliteke gela elektrikoak ez izatea lan-espazio oparoa. Konmutagailuen antolamendua hasieran kontuan hartzen ez bada, erosleak arazoak izan ditzake armairuaren sakonerarekin, aurrealdeko funtzionamendurako sakearekin, atzeko mantentze-lanetarako sarbidearekin, kableen lubakiaren posizioarekin edo aireztapenarekin.

Laugarren arazoa etorkizuneko mantentze-lana da. Erosle batzuk hasierako erosketa kostuan arreta handia jartzen dute, baina ahaztu egiten dute switchgeak zerbitzuan egongo dela urte askotan. Mantentze-taldeek sarbide segurua, etiketa argia, funtzionamendu mekaniko fidagarria, ordezko pieza egokiak eta zirkuituak isolatzeko modu erraz bat behar dituzte. Ikuskatzeko zaila den kabinete batek lan-denbora eta arrisku operatiboa areagotu ditzake.

Bosgarren arazoa talde komertzial eta teknikoen arteko komunikazio argia da. Erosketa-taldeak "Konmutagailu elektrikoa" eskatu dezake produktuaren izen soil gisa, ingeniaritza taldeak konfigurazio tekniko oso zehatza espero duen bitartean. Bi alde hauek lerrokatzen ez badira, ordena ezkutuko ziurgabetasunarekin aurrera egin daiteke. Hor ezinbesteko bihurtzen da berrespen tekniko zaindua.

Nola babesten du kommutagailu elektrikoak energia banatzeko sistema bat?

Elektrizitate Kommutagailuak potentzia banatzeko sistema babesten du kommutazio, isolamendu, babes, neurketa eta kontrol funtzioak antolatutako muntaia batean konbinatuz. Sistemak normalean funtzionatzen duenean, etengailuak karga desberdinetara banatzen du potentzia. Baldintza anormalak gertatzen direnean, babes-gailuek akatsen zirkuitua deskonektatzen laguntzen dute eta sistemaren kalte handiagoak izateko aukera murrizten dute.

Tentsio ertaineko sistema batean, kommutagailuak hutseko etengailuak, korronte-transformadoreak, tentsio-transformadoreak, babes-erreleak, barra-barrak, lurrerako etengailuak eta interblokeo mekanikoak izan ditzake. Osagai hauek elkarrekin lan egiten dute akatsak detektatzeko eta isolatzeko. Esate baterako, irteerako elikadura batek zirkuitu laburra izaten badu, babes-sistemak azkar erantzun beharko luke eta etengailua ireki beharko luke matxurak kalte larriagoak eragin aurretik.

Tentsio baxuko sistema batean, Elektrizitate Elektrizitateak motorrak, argiteria, produkzio-lerroak, HVAC sistemak, ponpak eta ekipamendu osagarriak banatu ditzake. Diseinuaren arabera, unitate finkoak edo erretiragarriak erabil ditzake. Egitura erretiragarriek ikuskapena eta ordezkapena erosoago egin dezakete, unitate funtzional indibidualak isolatu edo kendu daitezkeelako beste zirkuitu batzuetarako asaldura gutxiagorekin.

Segurtasuna ez da balorazio elektrikoa soilik. Egituraren araberakoa ere bada. Diseinu onak barne-bereizpena, lurreratze-jarraitasuna, ate-blokeoak, heldulekuak, kable-konpartimentuak, aireztapena, isolamendu-distantzia eta ikusmen argia hartzen ditu kontuan. Xehetasun hauek operadoreei kabinetearen egoera ulertzen eta funtzionamendu segurua murrizten laguntzen diete.

Emaitza onena ez da kabineteak fabrikako ikuskapena gainditzea soilik. Emaitza hobea da kommutagailuak ulergarria, erabilgarri eta egonkorra izaten jarraitzen duela instalatu ondoren. Operadoreek jakin behar dute elikadura bakoitzak zer kontrolatzen duen, nola isolatu zirkuitu bat, non ikuskatu behar diren funtsezko piezak eta zer prozedura jarraitu behar diren mantentze-lanak egin aurretik.

Zein faktore egiaztatu behar dira eskaera egin aurretik?

Kommutagailu elektrikoa eskatu aurretik, erosleek moteldu eta hainbat xehetasun praktiko baieztatu beharko lituzkete. Etapa hau presaka egiteak askotan marrazkiak behin eta berriro berrikustea dakar, eta horrek ekoizpena eta instalazioa atzeratzen ditu.

• Tentsio maila:Egiaztatu proiektuak tentsio baxuko edo tentsio ertaineko etengailuak behar dituen ala ez, eta egiaztatu arretaz tentsio nominala.
• Korronte nominala:Berrikusi espero den karga-korrontea sarrerako eta irteerako zirkuituetarako, egungo egoera ez ezik, etorkizuneko hedapen posiblea ere.
• Zirkuitulaburra jasan ahalmena:Etengailuak energia-sistemaren matxura-mailarekin bat etorri behar du.
• Armairuaren egitura:Erabaki egitura finkoak, erretiragarriak, barrukoak, kanpokoak, trinkoak edo pertsonalizatuak egokiagoak diren.
• Osagaien konfigurazioa:Egiaztatu etengailuak, erreleak, kontagailuak, korronte-transformadoreak, tentsio-transformadoreak, gorakada babesa eta beste gailu batzuk.
• Kableen sarrera eta irteera:Egiaztatu webguneak goiko sarrera, beheko sarrera, aurrealdeko sarbidea edo atzeko sarbidea behar duen.
• Instalazio ingurunea:Kontuan izan altitudea, hezetasuna, hautsa, tenperatura, korrosio arriskua eta aireztapena.
• Mantentze-sarbidea:Ziurtatu operadoreek armairua segurtasunez ikuskatu eta zaindu dezaketela instalatu ondoren.
• Marrazkiaren berrespena:Prestatu lerro bakarreko diagramak, maketazio-marrazkiak eta karga-zerrendak ahal den guztietan.
• Probak eta dokumentazioa:Eskatu fabrikako ikuskapen-erregistroak, planoak, eskuliburuak eta proiektua onartzeko beharrezkoak diren dokumentu teknikoak.

Erosle askorentzat, zailena fabrikatzaileak zer informazio behar duen ez jakitea da. Hornitzaile profesional batek galderak antolatzen lagundu beharko luke fitxategi tekniko perfektu baten zain egon beharrean. Hau bereziki garrantzitsua da nazioarteko proiektuetarako, non ingeniaritza estandarrak, lan-ohiturak eta gune-baldintzak desberdinak izan daitezkeen merkatu batetik bestera.

Kommutagailu Elektrikoen Hautaketa Taula

Nola murrizten dute erosleek arriskua proiektuaren plangintzan?

Kommutagailu elektriko onen erosketa aurrekontua baino lehen hasten da. Erosleek arriskua murriztu dezakete komunikazioaren hasierako fasea ingeniaritza berrespen prozesu gisa tratatuz, prezio eskaera soil bat baino.

Lehen urrats erabilgarria lerro bakarreko diagrama biltzea da. Marrazki honek potentzia sisteman zehar nola pasatzen den erakusten du eta fabrikatzaileari sarrerako elikadurak, irteerako elikadurak, bus akoplatzaileak, neurketa-puntuak, babes-funtzioak eta karga-banaketa ulertzen laguntzen dio. Lerro bakarreko diagrama falta bada, hornitzaileak aholku orokorrak eman ditzake, baina aurrekontua ez da hain zehatza izango.

Bigarren urratsa gunearen diseinua argitzea da. Gela elektrikoak ez dira beti erraz instalatzeko leku nahikoarekin diseinatuta. Kabinetearen zabalera, sakonera, altuera, funtzionamendurako tartea, atzeko sarbidea, kableen sarrera eta ateak irekitzeko norabidea goiz egiaztatu behar dira. Teknikoki zuzena den armairu bat arazotsua izan daiteke gelara egokitzen ez bada.

Hirugarren urratsa ingurune eragilea berrestea da. Barruko gela garbi batean instalatutako kommutagailu elektrikoak meatze-eremuetan, kostaldeko eskualdeetan, ingurune hezeetan, azpiestazio fotovoltaikoetan edo hauts handiko azpiegitura-proiektuetan erabiltzen diren ekipoen eskakizun desberdinak ditu. Ingurugiroaren xehetasunek itxituraren babesean, aireztapenean, kondentsazioaren aurkako neurrietan eta materialen aukeraketan eragiten dute.

Laugarren urratsa aipamen osatugabeak alderatzea saihestea da. Aipamen batek osagai premium, probak, marrazkiak eta pertsonalizazioa barne hartzen baditu beste batek oinarrizko armairu bat besterik ez badu, baliteke prezio baxuagoak balio hobea ez izatea. Kontratazio-taldeek hornitzaileei eskatu behar diete konfigurazioa argi eta garbi zerrendatzeko, alderaketa bidezkoa izan dadin.

Bosgarren urratsa marrazkiak berrikusteko denbora erreserbatzea da. Kommutazio elektrikoa sarritan transformadoreekin, azpiestazioekin, kableekin, kontrol-sistemekin eta beheko ekipoekin konektatzen da. Berrikuspen-epe labur batek akats garestiak ekidin ditzake ekoizpena hasi aurretik. Proiektu askotan, marrazkien onespena arretatsua da instalazio leunaren eta tokiko doikuntza errepikatuen arteko aldea.

Zerk errazten du kommutagailu elektrikoa ikuskatzea eta mantentzea?

Mantentze-lan egokiak diren kommutagailu elektrikoak ez dira ustekabean gertatzen. Armairuaren diseinutik, osagaien antolaketatik, etiketatzetik, dokumentaziotik eta sarbideen plangintzatik dator. Erabiltzaileentzat, horrek garrantzi handia du switchgear-ak ez direlako behin-behineko erosketa. Urteetako funtzionamendu, ikuskapen, arazoak konpontzen eta balizko hedapenen bidez gunera zerbitzatu behar duen ekipamendua da.

Konpartimenduen diseinu argia faktore garrantzitsu bat da. Eremu funtzionalak ondo antolatuta daudenean, mantentze-langileek errazago identifikatu ditzakete busbar-en eremua, kable-eremua, etengailu-eremua, kontrol-eremua eta neurketa-eremua. Horrek ikuskapenean nahasmena murrizten du eta teknikariei prozedura seguruagoak jarraitzen laguntzen die.

Eragiketa mekaniko fidagarria da beste faktore bat. Ateak, heldulekuak, blokeoak, pertsianak, unitate erretiratugarriak eta lurrerako mekanismoek ondo funtzionatu behar dute. Fabrikako ikuskapenean funtzionatzeko zaila den armairu bat are arazotsuagoa izan daiteke urteetako zerbitzuaren ondoren. Erosleek xehetasun horiei erreparatu behar diete kanpoko itxura soilik epaitu beharrean.

Dokumentazioa ere garrantzitsua da. Marrazkiak, kableatu-diagramak, funtzionamendu-eskuliburuak, osagaien zerrendak eta ikuskapen-erregistroak erabiltzaileari sistema ulertzen laguntzen diote entregatu ondoren. Hau bereziki baliotsua da proiektu-taldea aldatzen denean edo tokiko mantentze-langileek sistema arazoak konpondu behar dituztenean urte geroago.

Ordezko piezen plangintza ez da alde batera utzi behar. Energia-sistema garrantzitsuetarako, baliteke erosleek ordezko etengailuak, kontrol-osagaiak, argi adierazleak, fusibleak, neurgailuak edo maiz mantentzen diren beste pieza batzuk behar izatea. Aukera hauek argi eta garbi azal ditzakeen fabrikatzaileak erosleak benetako funtzionamendu-baldintzetarako prestatzen laguntzen dio, ez bakarrik lehen instalazio-egunean.

Nola onartzen ditu fabrikatzaile batek erosketa-erabaki hobeak?

Kommutazio Elektrikoen fabrikatzaile on batek armairuak muntatu baino gehiago egin beharko luke. Fabrikatzaileak erosleei proiektuaren eskakizunak irtenbide tekniko argi batean itzultzen lagundu behar die. Honek galdera egokiak egitea, marrazkiak berrikustea, armairuaren desberdintasunak azaltzea, osagaien aukerak egiaztatzea eta erabaki bakoitzak segurtasunean, kostuan, instalazioan eta mantentze-lanetan nola eragiten duen ulertzen laguntzea erosleari.

Conso Electrical Science and Technology Co., Ltd.-ek ekipamendu elektrikoen fabrikazioan parte hartzen du, hala nola kommutagailuak, azpiestazioek, transformadoreak eta energia-banaketaren inguruko produktuak. Etengailu elektrikoa behar duten erosleentzat, fabrikaziora zuzendutako talde batekin lan egitearen balioa komunikazio teknikoa produkzio-errealitatearekin zuzenean konektatu daitekeela da.

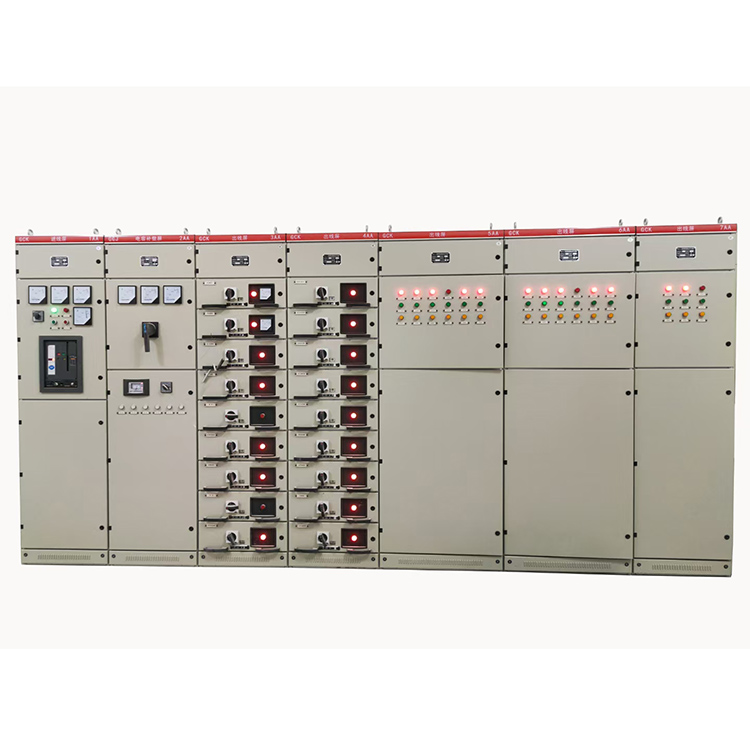

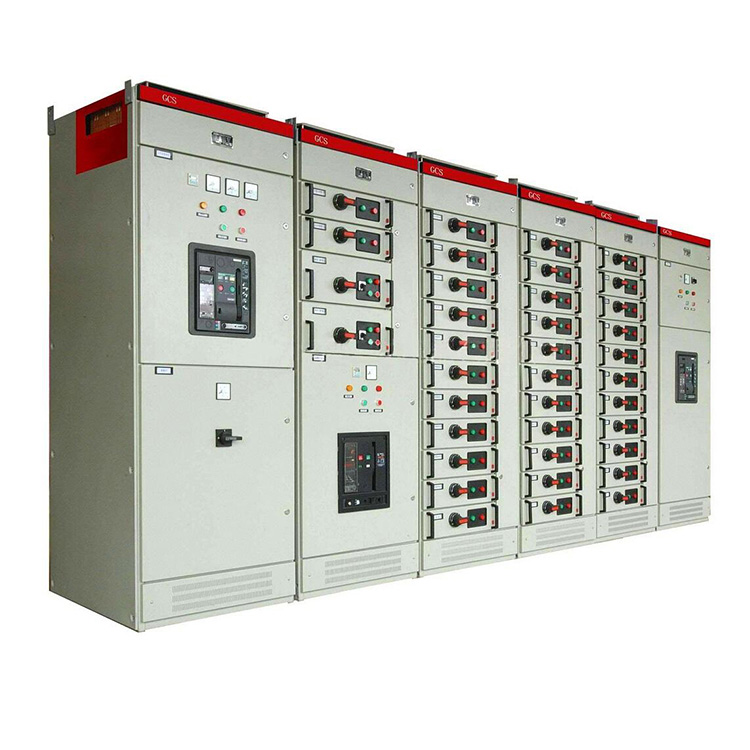

Adibidez, erosle batek azpiestazio trinko baterako tentsio baxuko etengailuak behar dituenean, eztabaida ez da kabinetearen izenean gelditu behar. Fabrikatzaileak proiektuak GGD, GCK, GCS, MNS edo beste egitura egoki bat behar duen baieztatu beharko du. Erosle batek tentsio ertaineko etengailuak behar dituenean, fabrikatzaileak tentsio-maila, etengailuaren konfigurazioa, babes-erreleen baldintzak eta kableen antolaketa berrikusten lagundu beharko luke.

Beste abantaila bat pertsonalizazioa da. Proiektu asko ezin dira kabinete guztiz estandar batean oinarritu. Guneak dimentsio bereziak, osagai-marka espezifikoak, kableen sarrera ezohikoa, neurketa osagarria, hedapen-espazio erreserbatua edo sarrerako eta irteerako elikaduraren antolaketa jakin bat eska ditzake. Fabrikatzaile gai batek xehetasun horiek berrikusi eta proposamen praktikoagoa eman dezake.

Hornitzaileen harreman sendoena informazio argian eraikitzen da. Erosleek marrazkiak eta proiektuaren baldintzak partekatzeko prest egon behar dute, eta fabrikatzaileak galdera antolatuekin eta iradokizun errealistekin erantzun beharko luke. Bi norabideko komunikazio honek ezkutuko arriskua murrizten laguntzen du eta erosketa prozesua lasaiagoa, azkarragoa eta fidagarriagoa bihurtzen du.
