Zergatik dira 11kv Kanpoko Lv eta Mv Vcb panelak energia-banaketa fidagarrirako aukerarik onena

Potentzia banatzeko ekipoen fabrikatzaile profesional gisa,Consoerrendimendu handikoa eskaintzen du11kv Kanpoko Lv Eta Mv Vcb Panelakindustria, utilitate, merkataritza eta azpiegitura proiektuetarako diseinatua. Hutseko etengailuen teknologiarekin diseinatuta, kanpoko etengailuen panel hauek isolamendu bikaina eskaintzen dute. etenketa segurua, bizitza luzea eta funtzionamendu fidagarria ingurune baldintza gogorretan ere.

Kanpoko etengailu egokia hautatzea ezinbestekoa da sistema elektriko modernoen segurtasuna, eraginkortasuna eta egonkortasuna bermatzeko. Artikulu honek 11kv Kanpoko Lv Eta Mv Vcb Panelek nola funtzionatzen duten azaltzen du, haien abantaila nagusiak, zehaztapen teknikoak, aplikazioak, aukeraketa aholkuak, mantentze-gomendioak eta zergatik bihurtu diren tentsio ertaineko hobetsia irtenbideak mundu osoan. Sare elektriko berri bat diseinatzen ari zaren edo lehendik dagoen sistema bat berritzen ari zaren ala ez, gida honek ikuspegi praktikoak eskaintzen ditu ingeniari, kontratista eta kontratazio profesionalentzat.

Edukiak

• Zer dira 11kv Kanpoko Lv eta Mv Vcb panelak?
• Zergatik dira hain ezagunak hutseko etengailuen panelak?
• Kanpoko VCB panelen osagai nagusiak
• Zehaztapen Teknikoen Konparaketa
• Aplikazio tipikoak
• Nola aukeratu eskuineko panela
• Mantentze-jardunbide egokiak
• Maiz egiten diren galderak
• Ondorioa

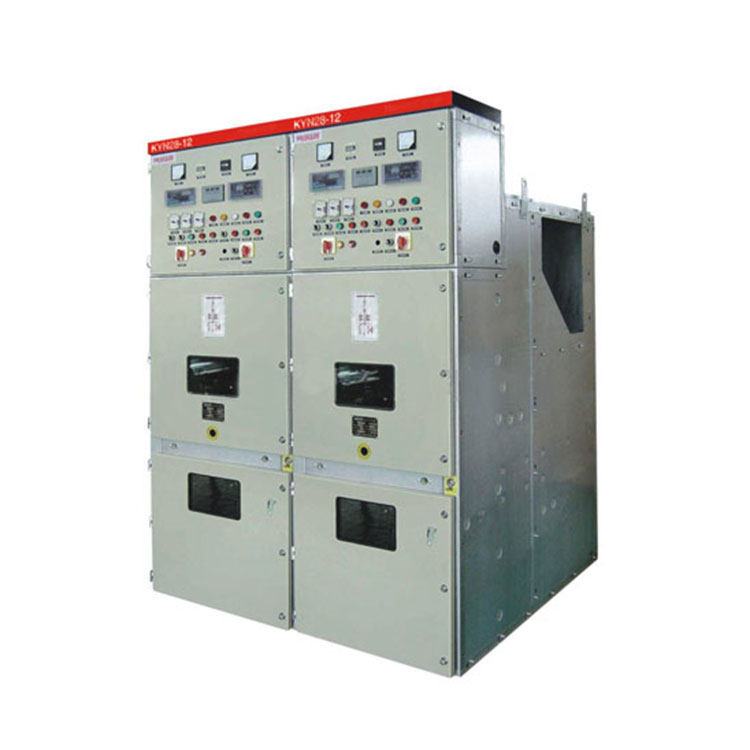

Zer dira 11kv Kanpoko Lv eta Mv Vcb panelak?

11kv Kanpoko Lv eta Mv Vcb Panela tentsio ertaineko potentzia banatzeko soluzio osoa da. Hutseko etengailua (VCB) kanpoan instalatzeko diseinatua. Panel hauek segurtasunez kontrolatu, isolatu eta babestu elikadura elektrikoak gutxi gorabehera 11kV-an funtzionatzen duten bitartean, monitorizaziorako tentsio baxuko kontrol-zirkuituak integratzen dituzte, babesa, komunikazioa eta automatizazioa.

Olioaren edo airearen etengailu tradizionalak ez bezala, hutseko etengailuak zigilatutako barruan arku elektrikoak itzaltzen dituzte hutseko etengailuak. Etengailuaren barruan ia gasik ez dagoenez, arku elektrikoa azkar desagertzen da, aldaketa-errendimendu bikaina, gutxieneko mantentze-baldintzak eta zerbitzu-bizitza nabarmen luzeagoa izatearen ondorioz.

Kanpoko VCB panel modernoak altzairu galbanizatuak edo altzairu herdoilgaitzezko itxiturak erabiliz fabrikatzen dira, eguraldiari aurre egiteko barneko osagai elektrikoak euri, hezetasun, hauts, UV erradiazio, intsektuetatik babesten dituen eraikuntza. eta ingurumen-baldintza gogorrak. Diseinu askok IEC estandarrak betetzen dituzte eta modu fidagarrian funtziona dezakete tenperatura tarte zabala.

Zergatik dira hain ezagunak hutseko etengailuen panelak?

Elektrizitate-zerbitzuek eta industria-instalazioek gero eta gehiago nahiago dute hutseko etengailuen teknologia konbinatzen duelako funtzionamendu-segurtasun handia epe luzerako fidagarritasun bikainarekin. Azpiegitura elektrikoa adimentsuagoa denez, ekipamenduek babes koherentea eman behar dute, mantentze-kostuak murrizten dituzten bitartean eta geldialdi-denbora gutxituz.

Segurtasun Errendimendu Gorena

Hutseko etengailuek modu eraginkorrean ezabatzen dituzte arku-distira arriskuak etenaldi teknologia zaharragoekin alderatuta. Huts-ganbera itxiak errekuntza saihesten du eta sute-arriskuak nabarmen murrizten ditu, panel hauek egokiak bihurtuz Segurtasun operatibo handia eskatzen duten instalazio kritikoak.

Bizitza mekaniko luzea

Kalitate handiko VCB batek hamarnaka mila eragiketa egin ditzake higadura minimoarekin. Iraunkortasun hori murrizten da mantentze-maiztasuna eta instalazio elektrikoen bizi-ziklo orokorraren kostua murrizten du.

Ingurumenaren babes bikaina

Olioaren etengailuak ez bezala, hutsaren teknologiak ez du ingurunera isuri daitekeen olio isolatzailerik behar. Gainera, olioz betetako ekipoekin lotutako ohiko manipulazioa eta ordezkapena saihesten du, garbigarriagoak eta gehiago onartzen ditu energiaren banaketa iraunkorra.

Matxuren isolamendu fidagarria

Gainkargak edo zirkuitu laburrak bezalako akatsak gertatzen direnean, etengailuak kaltetutako elikadura azkar deskonektatzen du, Transformadoreak, motorrak, kableak eta beste aktibo elektriko garestiak mantentzen diren bitartean kalteak saihestea sistemaren egonkortasuna.

Smart Grid Integraziorako egokia

Kanpoko VCB panel modernoek babes-errele adimentsuak, SCADA komunikazio moduluak, integra ditzakete. urruneko monitorizazio-sistemak, akats-adierazleak eta neurketa-gailu digitalak, mantentze-lan prediktiboa ahalbidetuz eta denbora errealeko sarearen kudeaketa.

Kanpoko VCB panelen osagai nagusiak

Kanpoko VCB panel baten barne egitura ulertzeak ekipoen kalitatea eta epe luzerako fidagarritasuna ebaluatzen laguntzen die ingeniariei. Konfigurazioak proiektuaren eskakizunen arabera alda daitezkeen arren, kanpoko LV eta MV VCB 11kV-ko panel gehienek elkarrekin lan egiten duten funtsezko osagaiak partekatzen dituzte potentziaren banaketa seguru eta eraginkorra bermatzeko.

Hutseko etengailua

Hutseko etengailua panelaren bihotza da. Karga-korronte normala eta akats-korrontea eteten ditu, huts-etengailu itxi baten barruan dagoen arku elektrikoa itzaliz. Etenaldi-teknologi konbentzionalekin alderatuta, hutseko etengailuek etenaldi azkarragoa, berreskuratze dielektriko handiagoa eta mantentze-eskakizun nabarmen txikiagoak eskaintzen dituzte.

Babes Erreleboa

Babes digitaleko erreleek etengabe kontrolatzen dituzte tentsioa, korrontea, maiztasuna eta akatsen baldintzak. Gainkarga, zirkuitu laburra edo lurra-matxura bezalako anomaliak gertatzen direnean, erreleak berehala bidaltzen dio etengailura etengailura, transformadoreak, kableak, sorgailuak eta beherako ekipoak babestuz.

Korronte eta tentsioko transformadoreak

CTek eta VTek neurketa, babesa eta monitorizaziorako neurketa elektriko zehatzak eskaintzen dituzte. Gailu hauei esker, kontrol-sistema adimentsuak funtzionamendu-baldintza anormalak zehaztasun handiz detektatzeko aukera ematen dute.

Busbar sistema

Kobrezko edo aluminiozko busbarrek energia elektrikoa modu eraginkorrean banatzen dute itxitura barruan. Isolamendu-diseinu egokiak bero-sorkuntza minimizatzen du, eroankortasun bikaina eta erresistentzia mekanikoa bermatzen ditu akats-baldintzetan.

Kanpoko Itxitura

Itxiturak barneko osagai elektrikoak babesten ditu hezetasunaren, hautsaren, korrosioaren, eguzki-argiaren, intsektuen eta inpaktu mekanikoen aurka. Instalazio-inguruneen arabera, fabrikatzaileek altzairu galbanizatuak edo altzairu herdoilgaitzezko armairuak eskain ditzakete IP maila balorazioarekin.

Kontrol eta Jarraipen Unitatea

Kanpoko kommutagailu modernoek sarritan SCADA, Modbus, IEC 61850 eta urruneko komunikazio funtzioak onartzen dituzten monitorizazio sistema adimentsuak ditu. Operadoreek ekipoen egoera kontrolatu, alarmak jaso eta urruneko diagnostikoak egin ditzakete instalazio-gunera joan gabe.

Zehaztapen Teknikoen Konparaketa

Hurrengo taulak 11 kV-ko Kanpoko LV eta MV VCB panel tipikoen ohiko parametro teknikoak laburbiltzen ditu. Benetako zehaztapenak alda daitezke proiektuaren eskakizunen eta pertsonalizatutako konfigurazioen arabera.

Aplikazio tipikoak

11kV kanpoko VCB panelen malgutasuna eta iraunkortasunari esker, hainbat industria eta zerbitzu-proiektutarako egokiak dira. Kanpoko ingurune gogorretan modu fidagarrian jarduteko duten gaitasunak mundu osoan tentsio ertaineko kommutazio irtenbiderik onartuenetako bat bihurtu du.

• Energia sortzeko plantak
• Azpiestazio elektrikoak
• Energia berriztagarrien proiektuak eguzki-parkeak eta eolikoak barne
• Industri fabrikazio-instalazioak
• Meatze-ustiaketak
• Petrolioa eta gasa ekoizteko guneak
• Elektrizitatea banatzeko udal sistemak
• Konplexu komertzialak
• Garraio azpiegiturak
• Erdi-tentsioko banaketa egonkorra behar duten datu-zentroak

Energia berriztagarrien aplikazioetarako, kanpoko VCB panelek paper garrantzitsua betetzen dute transformadoreak eta elikadura-zirkuituak babestean, zerbitzu-sarearekin integrazio segurua ahalbidetzen duten bitartean. Babes sistema adimendunek ikusgarritasun operatiboa ere hobetzen dute urruneko monitorizazio plataformen bidez.

Nola aukeratu 11kV Kanpoko VCB panel egokia

Panel egokia aukeratzeak baldintza teknikoak eta funtzionamendu-baldintzak arretaz ebaluatu behar ditu. Prezioaren arabera soilik ekipoak hautatzeak epe luzerako mantentze-kostuak handitu ditzake edo sistemaren fidagarritasuna murrizten du.

1. Zehaztu behar den korronte nominala eta eten ahalmena.
2. Ingurumen-baldintzak ebaluatzeahala nola, hezetasuna, gatza, hautsa, altitudea eta tenperatura.
3. Aukeratu itxituraren babes egokiainstalazio-ingurunearen arabera.
4. IEC arauak betetzen direla baieztatueta tokiko araudi elektrikoa.
5. Etorkizuneko hedapena kontuan hartupanel modular diseinuak aukeratuz.
6. Egiaztatu komunikazio adimendunaren funtzioakSCADA integrazioa beharrezkoa bada.
7. Aukeratu esperientziadun fabrikatzaile batingeniaritza-laguntza, proba-txostenak eta salmenta osteko zerbitzua emateko gai da.

Mantentze-jardunbide egokiak

Hutseko etengailuek olioz betetako alternatibek baino mantentze dezente gutxiago behar badute ere, ohiko ikuskapenak ezinbestekoak izaten jarraitzen dute ekipoaren bizi-ziklo osoan fidagarritasun handiena bermatzeko.

• Ikuskatu itxiturako zigiluak aldizka.
• Garbitu gainazal isolatzaileetatik hautsa eta kutsatzaileak.
• Egiaztatu konexio elektrikoak gehiegi berotzen ari diren.
• Egiaztatu babes-errelearen ezarpenak aldian-aldian.
• Egin isolamendu-erresistentzia-probak programatutako mantentze-lanetan.
• Erabili hautsigailua mekanikoki mugimendu leuna egiaztatzeko.
• Monitoreatu datu operatiboak monitorizazio sistema adimentsuak erabiliz.

Mantentze prebentiboko programak jarraitzeak ustekabeko etenaldiak nabarmen murrizten ditu ekipoen bizitza luzatzen duen bitartean. Gaur egun utilitate askok ohiko ikuskapenak konbinatzen dituzte datu operatiboak aztertzen dituzten mantentze aurreikuspeneko teknologiekin, hutsegite potentzialak gertatu aurretik identifikatzeko.

Maiz egiten diren galderak

Ondorioa

Energia-sistemek adimen, eraginkortasun eta iraunkortasun handiagorantz eboluzionatzen jarraitzen duten heinean,11kV Kanpoko LV eta MV VCB panelaktentsio ertaineko potentzia banatzeko irtenbide fidagarri bihurtu dira. Kommutazio-errendimendu bikainak, aparteko fidagarritasuna, mantentze-eskakizun baxuak eta automatizazio teknologia modernoekin bateragarriak direnez, inbertsio bikaina egiten dute zerbitzu publikoetarako, industria-instalazioetarako, energia berriztagarrietarako proiektuetarako eta merkataritza-azpiegituretarako.

Ingeniaritza profesionalaren espezializazioa babestuta,ConsoProiektuen eskakizun desberdinak betetzen dituzten kanpoko tentsio ertaineko konmutagailu konponbide fidagarriak eskaintzeko konpromisoa hartzen du. Konfigurazio estandar bat edo guztiz pertsonalizatutako elektrizitatea banatzeko sistema bat behar duzun ala ez, gure esperientziadun taldea prest dago kontsulta teknikoa, produktuen gomendioak eta laguntza osoa zure proiektu osoan eskaintzeko.Jarri gurekin harremanetangaur zure aplikazioari buruz eztabaidatzeko eta gure 11 kV Kanpoko LV eta MV VCB panel fidagarriak zure sare elektrikoaren segurtasuna, eraginkortasuna eta epe luzerako errendimendua hobetzen lagun dezaketen ezagutzeko.
